Attrezzatura per il taglio laser di tubi da 30000 W
Breve introduzione alla configurazione
*MAXfotonica30chilowattSorgente laser in fibracon G5QBH
*12Lunghezza di taglio del tubo: 000 mm, 12Lunghezza uscita scarico 000mm
*12000 mmSemi-Caricamento automatico del tubo,12000Dispositivo di scarico automatico da mm
*Strong Acciaio PipeCorpo della macchina per saldatura,Supporto per tubo flottante servo
*3x 55Mandrino pneumatico da 0 mm, corsa completa, 8 cilindri
*FSCUT5000Bus EtherCATTaglioControllareSistema
*Software di taglio Tube Pro
*Software di Nesting 3D TubesTValidità permanente
*INOVANZAEtherCATServomotore e driver
*Supporta il taglio di varie forme di tubi, inclusi profili angolari speciali, canali, travi ad H
Software di nidificazione per apparecchiature di taglio laser per tubi da 30000 WIntroduzione alla funzione TubesT- Aggiunta di un foro di intersezione su scanalature allineate con linee di taglio-Off Linee
Quando una scanalatura lunga e stretta sulla faccia terminale è progettata per consentire l'inserimento di una piastra, le pareti della scanalatura devono essere verticali. In questi casi, 【Foro di intersezione】è necessario il processo. Tuttavia, queste scanalature sono spesso collegate alla faccia terminale, rendendo difficile l'applicazione separata del processo dei fori di intersezione.
Quindi, come possiamo isolare rapidamente la scanalatura dalla faccia terminale e applicarvi in modo indipendente il processo dei fori intersecanti? Questo articolo fornisce una spiegazione dettagliata.
Ⅱ. Come usare

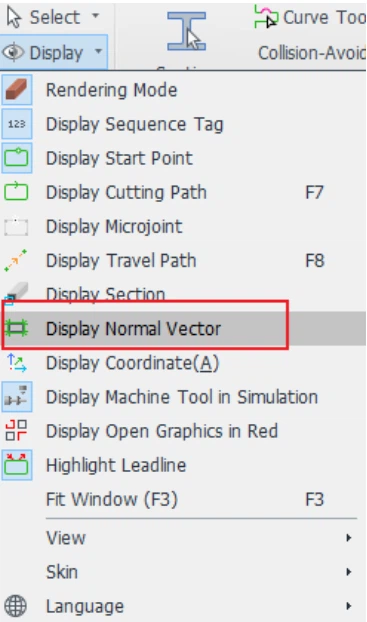

1. Visualizzare i vettori normali per verificare se la scanalatura richiede un foro di intersezione.
Se il vettore della scanalatura è già allineato con la sezione rosa, il processo di intersezione dei fori non è necessario.
2. Usa 【Imposta fine primo piano】 per separare il solco dalla linea di taglio-.
Nella maggior parte dei casi, non è necessario alcun offset verso l'interno, quindi non è necessario selezionare l'opzione "Chiudi scanalatura/chiusura asola". Basta impostare l'intervallo di applicazione e fare clic su "OK".
Se vuoi saperne di più su questa funzione, puoi fare clic sul collegamento nel sottotitolo per passare al tutorial correlato.
Nota: il layout predefinito è leggermente diverso tra le versioni Steel Structure e Pro.
3. Selezionare le scanalature separate e fare clic su 【Foro di intersezione】.
Assicurati di farlocontrollare i vettori normali o eseguire una simulazione dopo l'impostazione per vedere se la testa di taglio oscilla all'angolo desiderato.
4. Selezionare lo slot in cui è impostato il foro di intersezione e modificare il colore del livello (opzionale).
Lo scopo del cambio dello strato è quello di modificare l'insieme dei parametri di lavorazione per un taglio migliore.
Se il taglio effettivo dei fori intersecati e i normali parametri del processo di taglio successivo sono gli stessi, ma i risultati non sono ideali, è possibile distinguere tra i colori, in modo che diversi modi di tagliare con parametri di processo diversi.
Attrezzatura per il taglio laser di tubi da 30000 W
Ⅲ. Domande frequenti
1. Come applicare il processo Fori intersecanti solo a una piccola sezione di una scanalatura?
Fare riferimento al tutorial: "TubesT – Aggiungi diversi strati per un unico percorso di taglio".

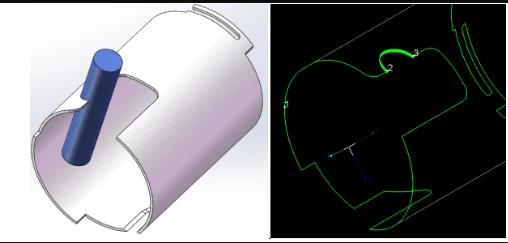

Ad esempio, è possibile applicare il processo Fori di intersezione solo al segmento di arco (dal punto 2 al punto 3 nell'immagine a destra).
2. Cosa succede se stai utilizzando una versione di TubesT precedente alla 1.57 e non hai il 【Imposta fine primo piano】funzione?
Puoi aggiornare il software o dividere manualmente il profilo. Fare riferimento al tutorial qui sotto:
Evitare di posizionare il punto di divisione agli angoli
Usa la divisione della curva
Applicare il processo Fori di Intersezione a ciascun segmento separatamente
(Cambia il livello per utilizzare un diverso set di parametri di taglio per risultati migliori)
Unisci le linee collegate dopo aver impostato il processo
