ACME LT 6025EK Macchina per taglio smusso tubi

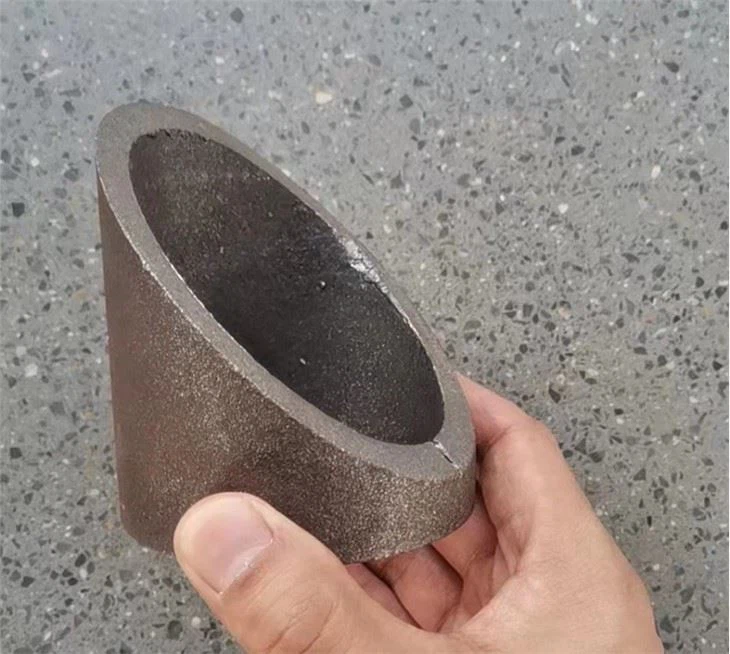

La saldatura è una delle procedure chiave dell'industria della fabbricazione dei metalli e un cordone di taglio inclinato aumenterebbe notevolmente la qualità della saldatura delle parti metalliche. tuttavia, una macchina da taglio laser tradizionale in grado di tagliare angoli di ±45 gradi sarebbe molto costosa per gli utenti. Per non parlare della complicità manutentiva e riparatrice delle 5-teste di taglio inclinato ad asse.
Ora Acme ha proposto una nuova soluzione per l'industria del taglio inclinato di tubi metallici. Un nuovo sistema di taglio laser 4-Axis in grado di tagliare oltre il 90 percento dei lavori di taglio inclinato, pur mantenendo la facilità d'uso di una normale testa di taglio laser. Aggiungendo un ulteriore gantry sopra la testa laser e aggiornando il sistema di controllo. Ora ACME ha realizzato una macchina per il taglio smusso di tubi di grandi dimensioni a un prezzo molto più ragionevole e soddisfa la maggior parte delle esigenze di taglio smusso.
Tale modifica può essere applicata alla maggior parte delle macchine per il taglio di tubi ACME, tuttavia, per ottenere le migliori prestazioni, sarebbe più utile su macchine per il taglio di tubi metallici più grandi, ad esempio LT-6025EK. Essendo il tipo più venduto, questa macchina presenta molti vantaggi chiave. Ecco alcune delle caratteristiche principali di questo tipo.
1, il mandrino quadrato 250 * 250
A differenza della maggior parte dei 220-mandrini rotondi sul mercato, Acme ha sviluppato 250 mandrini quadrati per migliorarne la capacità di tenuta. Come mostrato sopra, può adattarsi alla maggior parte dei tubi/profili metallici sul mercato. Insieme alle nuove caratteristiche di taglio inclinato, una macchina di questo tipo può soddisfare la maggior parte delle esigenze di taglio nell'industria della lavorazione dei metalli. Questo mandrino è ricerca e sviluppo di ACME, in quanto componente principale di una macchina per il taglio di tubi laser, garantisce molti vantaggi chiave alla macchina per il taglio di tubi. Compreso il più alto livello antipolvere; forza di serraggio regolabile intelligente; doppia forza di tenuta fornita dagli otto cilindri.
2, il sistema di supporto galleggiante
Il sistema di supporto flottante è un altro elemento chiave di una macchina per il taglio inclinato del tubo. Segue il tubo su e giù per fornire una forza di supporto continua al tubo/profili. Quando si tagliano tubi e profilati quadrati/rettangolari, una ruota in nylon tradizionale non riesce a mantenere fermo il centro del tubo/profilato al centro. Introducendo questo sistema di supporto flottante, la macchina può migliorare ulteriormente la precisione di taglio. E quando si tratta di tubi/profili pesanti, questi supporti galleggianti forniscono anche una forza di supporto extra ai tubi/profili e distribuiscono i pesi in modo uniforme per evitare che i tubi/profili si pieghino a causa del loro stesso peso. Questo supporto galleggiante ha il potenziale per attaccarsi ulteriormente a un sistema di caricamento automatico e aumentare ulteriormente la produttività.
3, sistema di controllo personalizzato
Per far funzionare la testa di taglio a doppio asse Y con la nuova macchina per il taglio inclinato dei tubi, un nuovo sistema di controllo è stato appositamente progettato da Shanghai Friendess electronic Technology CO.ltd (sviluppatore del sistema FScut). Oltre al sistema BUS FScut 5000, introduce molte funzionalità extra, come un monitor macchina in tempo reale che consente all'operatore di monitorare l'intero stato di funzionamento della macchina. E può anche essere monitorato da remoto.
Questo sistema di controllo è co-progettato da ACME e Friendess, sulla base della ricca esperienza passata nel taglio di tubi/profili di grandi dimensioni, e serve esclusivamente ACME. Per coloro che hanno incontrato il taglio inclinato per la prima volta, questo sistema ha ridotto notevolmente la complessità operativa. Ora ha versioni cinese e inglese.
4, parametri di base
Di seguito sono riportati alcuni parametri di base per questa macchina per il taglio inclinato di tubi LT-6025EK, indipendentemente dal vantaggio chiave sopra menzionato, è ancora una macchina straordinaria nel settore del taglio di tubi/profili.
Tipo | LT-6025EK Tagliatubi professionale per tubi metallici |
MANDRINI | 2 mandrini pneumatici automatici (esclusivo mandrino brevettato: corsa totale, autocentrante, maggiore potenza di serraggio, più stabile, intelligente, più altoprecisione,nessun danno ai tubi) |
BATTENTE MACCHINA | Tubi a parete spessabasamento macchina saldato, cavalletto a doppio montante (Assicurarsi un taglio eccellente ad alta precisione a lungo termine) |
DISPOSITIVO DI SUPPORTO DEL TUBO | Servo seguitoSostenitore e sollevatore (Tecnologia brevettata: supporto del tubo più stabile e veramente efficace durante il taglio, assicura un taglio continuo ad alta precisione) |
RACCOLTA DI PEZZI | Piattaforma di ricezione frontale automatica |
CARICAMENTO E SCARICAMENTO | Carico e scarico automatico (Il miglior design e produttore avanzato brevettato della Cina) |
SISTEMA DI ASPIRAZIONE FUMI | Fumi e polvereEstrattore |
SISTEMA NUVOLA | Raccolta di database in tempo reale più intelligente (opzionale) |
| SISTEMA DI CONTROLLO | Fscut 5000B ACME (Intellig professionale più avanzatoent sistema bus progettato per ACME, Altro acontrollo accurato, risposta più rapida, funzione più potente e prestazioni più stabili) |
| SOFTWARE DI TAGLIO | Fscut TubeProACME(Versione professionale avanzata progettata per ACME, funzione più potente, funzionamento più conveniente) |
| NESSOFTWARE TING | TubesT (versione professionale di fascia alta, maggiore efficienza e più funzioni) |
| SORGENTE LASER | Maxfotonica/IPG/Raycus |
| TESTA LASER | Raytools/Ospri/Precitec Messa a fuoco automatica |
| REFRIGERATORE D'ACQUA | Hanli/Tongfei/S&A |
| SERVO MOTORE E AZIONATORE | Panasonic/ InovanzaSpeciale per IlAUTOBUSsistema (Ether CAT) |
RIDUTTORE | Shimpo/ Motoravio |
BINARIO DI GUIDA | HIWIN |
CREMAGLIERA E INGRANAGGIO | YYC |
PARTI ELETTRICHE | SCHNEIDER/CHINT |
PARTI PNEUMATICHE | SMC |
PRECISIONE DI POSIZIONAMENTO | ±0.03 / 1000 mm |
RIPETERE LA PRECISIONE DI POSIZIONAMENTO | ±0.03 / 1000 mm |
MASSIMO. LUNGHEZZA TUBO(mm) | 6500 |
ACCELERAZIONE | 1.2G |
VOLTAGGIO | 380 V / 50 Hz ± 10 percento |
GAS AUSILIARIO | Aria compressa, Ossigeno, Azoto |
5, applicazione industriale
