Macchina per il taglio laser in fibra di tubi a tre mandrini
Video per macchina da taglio laser a fibra per tubi a tre mandrini
Immagini per tagliatrice laser a fibra per tubi a tre mandrini
Caratteristiche della macchina
Forte tolleranza, adatta a vari tipi di tubi metallici.
Sistema operativo intelligente con ricche funzioni di taglio.
Mandrino intelligente, super bloccaggio.
Supporto servo di follow-up, posizionamento accurato e taglio efficiente.
Collegamento a tre mandrini per ottenere un vero e proprio zero sterili.
Design di alimentazione automatica 15S.
Parametri tecnici
| No. | Prestazione | Parametro | Prestazione | Parametro |
| 1 | Oggetto numero. | LT-12035GA | Ripeti la precisione della posizione | ±0.05mm/1000mm |
| 2 | Massimo. Lunghezza del tubo di taglio | 12100 mm | Massimo. Velocità di rotazione | 60 giri/min |
| 3 | Taglio della coda | Maggiore o uguale a 0mm | Massimo. Accelerazione | 1.0G |
| 4 | Asse X in viaggio | 800 mm | Peso del cuscinetto del mandrino | 1.2T |
| 5 | Asse Y in viaggio | 13400m | Massimo. Velocità di alimentazione | 60 m/min |
| 6 | Asse Z in viaggio | 400m | Gas ausiliario | Ossigeno,Azoto, Aria |
| 7 | Precisione della posizione | ±0.05mm/1000mm | Alimentazione elettrica | 380 v 50 Hz ± 10 percento |
Dettagli per dispositivo di caricamento automatico
Design del brevetto di alimentazione automatica 15s: modalità di alimentazione Dingdian, la macchina per l'alimentazione del letto è perfettamente collegata, il taglio e l'alimentazione vengono eseguiti contemporaneamente, una persona può proteggere più attrezzature, risparmiando manodopera e migliorando l'efficienza.
Vantaggi prestazionali: un alimentatore con la massima stabilità, trasmissione a catena, struttura stabile, adatto per l'elaborazione in lotti; Albero di trasmissione diametro 80 mm, buona rigidità.
Può adattarsi a caricare tubi per impieghi gravosi da 350 mm.
| Parametro del dispositivo di caricamento automatico | ||||||||
| Caricamento dei parametri | LT-12035GA | |||||||
| Lunghezza del tubo di alimentazione | L Inferiore o uguale a 12100 mm | |||||||
| Tipo di tubo | quadrato, rotondo, rettangolare, canale d'acciaio, angolo d'acciaio, acciaio H I L Beam e altri tubi di bloccaggio convenienti. | |||||||
| Dimensione della sezione del tubo | Inferiore o uguale a 250x300 (sezione quadrata) | |||||||
| Peso totale del cuscinetto | Inferiore o uguale a 4500 kg | |||||||
| Massima velocità di trascinamento dell'alimentatore | Inferiore o uguale a 11 m/min | |||||||
| Massima velocità di alimentazione dell'alimentatore | Minore o uguale a 36 m/min | |||||||
| Allattamento | 15S | |||||||
| Sistema di caricamento totale Dimensioni | 12306×3943×1362 mm | |||||||
| Potere totale | 6KW | |||||||
Diametro di taglio
Campioni di taglio

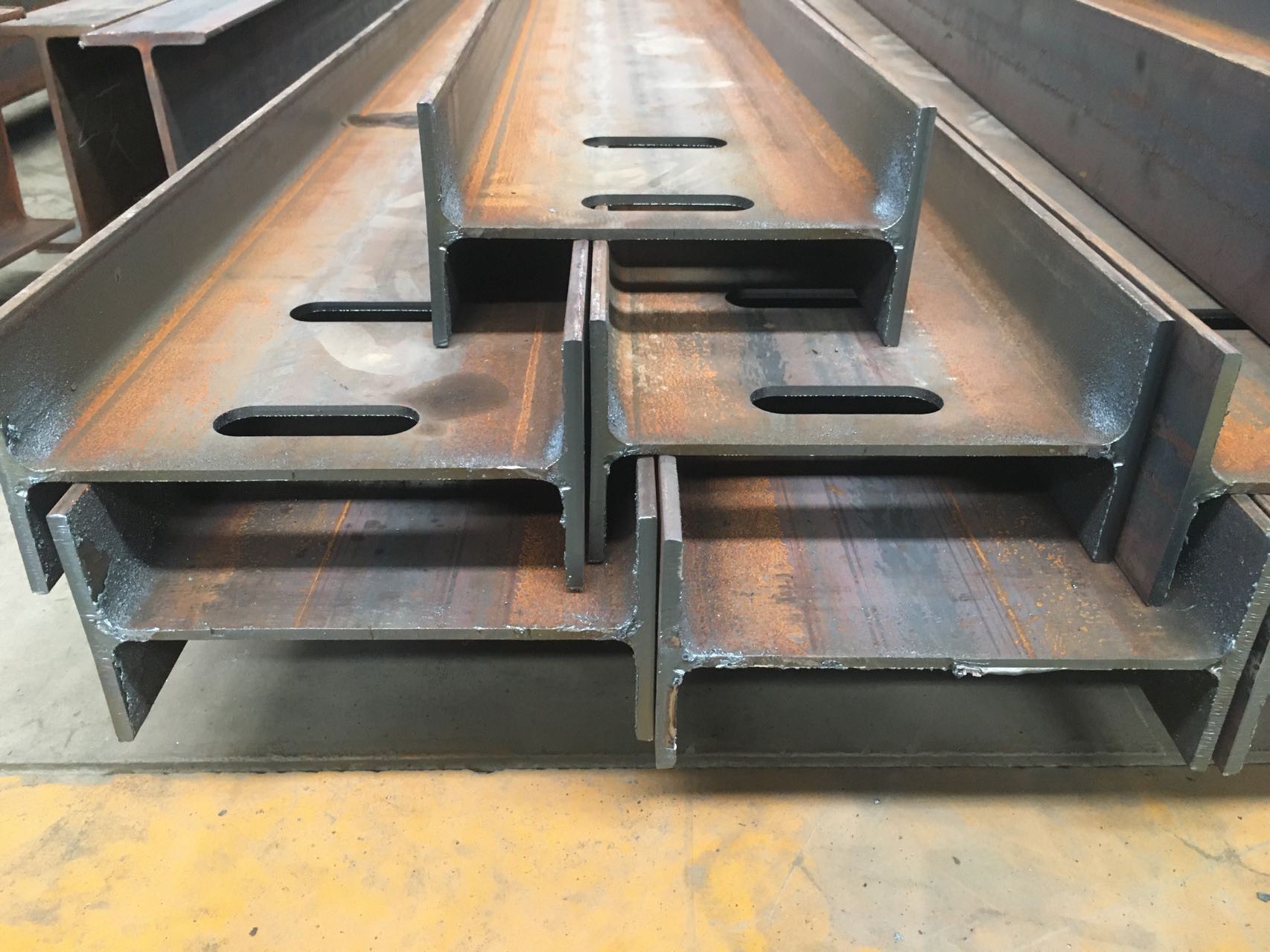

La macchina per il taglio laser in fibra di tubi a tre mandrini ha tagliato il raggio H 175x175x12mm.
